P2.97-6.25
P2.97-6.25
產品介紹
LED透明屏都是LED顯示屏的一種,透明LED屏設計原理上和常規LED屏是一樣的,是在常規LED屏基礎上發展而來的。透明LED屏采用燈條設計,具有很高的透光性,結構輕薄,控制方便。
隨著經濟的發展,人們對美的追求更高。現在城市的建設,樓體的美化,建筑外形的奇特,連鎖店鋪的裝飾,都需要更吸引眼球的設計效果。玻璃更能提升內與外的近距離接觸,也能給室內環境帶來陽光,視頻的顯示更能提升美的視覺。透明LED屏最大的特點是透光,并且透光率比較高,并能高清晰的顯示震撼的視頻效果。
深圳賽維光電透明LED屏特點:
1、透明LED屏又稱LED玻璃幕墻屏;透明屏單元模組可以吊裝、疊裝,可以根據安裝位置的大小拼接成大面積。
2、它是基于傳統LED顯示器的研發新產品,它由單根LED燈條組成;
3、透明度高;透明度為60%~80%,透明度高,對建筑物的采光影響很少;
4、散熱性能好,重量輕;
5、適用于建筑立面,適合安裝在玻璃幕墻前。
6、重量輕、超薄,安裝維修方便,無需結構,節省成本,提高效率。
7、屏幕前或后的可選維護,增加了對安裝條件的適應性;
應用范圍:廣泛應用于玻璃幕墻、商店櫥窗、商場、候機樓、汽車展廳、展廳、營業廳、4S店、辦公玻璃幕墻等
【圖文解析】 透明LED顯示屏吊裝安裝方式步驟
LED透明屏吊裝,常見于大型舞臺舞美活動、商業顯示,或展廳的特殊造型。透明LED顯示屏屏體輕薄,一般總量7 KG/㎡左右。由于重量輕,對承重性要求沒常規LED顯示屏那么高,可以較容易實現大面積吊裝,而且安裝方式更簡單快捷。

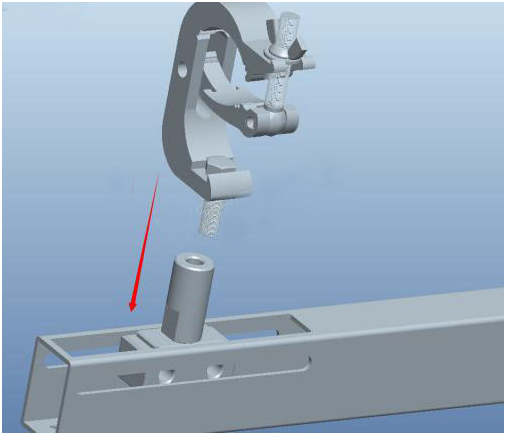

第一步:將吊鉤組件鎖入吊梁組件中

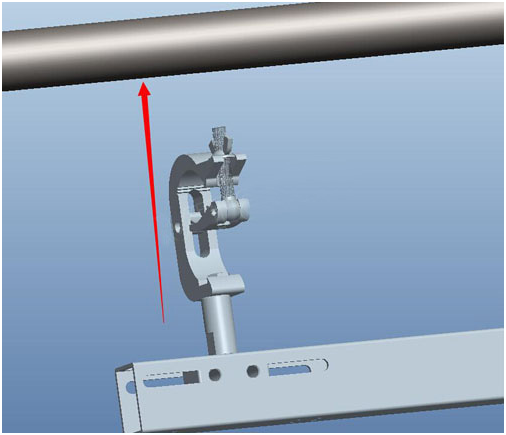

第二步:固定好的吊鉤和吊梁組件掛入頂部鋼管
第三步:透明屏與橫梁定位銷定位,推入快速鎖旋緊到橫梁上
第四步:定位銷定位,以此鎖緊兩邊和中間的快速鎖
第五步:以此插入電源和信號線公母頭
第六步:橫向固定以次旋緊橫向快速鎖
多塊透明led屏幕中部拼接示意圖
6塊透明LED顯示屏屏拼接背面效果
6塊iClear透明LED顯示屏拼接正面效果
產品參數
P2.97-6.25透明LED顯示屏規格書(技術參數LED參數)
管芯的優劣直接決定了顯示屏的好壞,為了保證用戶顯示屏的質量,本屏擬采用廠家知名度高、性能質量穩定的管芯。下表是顯示管芯的具體參數:
相關設備的技術指標
純紅 純綠 純藍 |
|||
品名 |
型號 |
波長 |
發光二極管光強 |
純紅管 |
SMD2020 |
純紅管:623nm |
純紅管:900mcd |
純綠管 |
SMD2020 |
純綠管:520nm |
純綠管:2000mcd |
純藍管 |
SMD2020 |
純藍管:470nm |
純藍管:500mcd |
2)箱體圖片
3)紅、綠各管及顯示屏的技術參數
名 稱 |
技術參數 |
1、像素管 |
像素管間距:2.97 -6.25 mm 三基色:紅、綠、藍 發光點顏色組合:1R1PG1PB 物理密度:53760點/m2 |
2、單元板 |
模組分辨率:寬168點×高20點 模組尺寸:500mm×125mm 單元板總像數:3360點/張 |
3、顯示屏整屏 |
屏幕水平可視視角:90°- 110° 屏幕垂直視角:45°- 90° 最佳視距:3~200M 存貯溫度: -40℃ ~ +85℃ 工作溫度:-25℃ ~ +55℃ 相對濕度:10%~95%RH 屏體重量:7 kg/㎡ 箱體尺寸:1000MM*500MM 透光率:≥70 |
4、供電 |
工作電壓: 220V±15% 供電電源:5V40A200W 平均功耗: 400~ 1000 W/㎡ (于播放的視頻源有關) 最大功耗: 1000W/㎡ 平均功率: 400W/㎡ 供電要求:220VAC±10%,50Hz |
5、控制系統 |
控制主機:聯想開天主機或同檔次計算機以上 操作系統:WIN 98/ 2000/ XP 控制方式:與計算機同步 顯卡:DVI顯卡 |
6、主要技術參數 |
1)驅動器件:恒流驅動IC 2)驅動方式:14掃恒流驅動 3)刷新頻率:≥1920Hz 4)換幀頻率:≥60Hz 5)灰度/顏色:邏輯輸出16384級,CRT視覺256級灰度,顏色:16777216色 6)亮度:≥1000d/m2 7)亮度調節方式:軟件100級可調,根據不同的環境亮度自動或手動調節顯示亮度 8)控制系統采用:同步控制系統 9)平均無故障時間:≥10000小時 10)屏體壽命:≥100000小時;連續工作時間:≥48小時 11)平整度:任意相鄰像素間≤0.5mm;模組拼接間隙<1mm ; 12)均勻性:像素光強、模組亮度均勻 13)盲點率:<0.0001(呈離散狀態) 14)開關電源負荷:5V/60A 15)計算機顯示模式:1024×768 16)防護等級:IP43 17)防護性能:防風、抗震、阻燃 18)有效通訊距離:網線100米以內 |
7、軟件 |
LED演播室(LEDALL) |
注:配色方案也可以根據具體情況確定,視角和亮度根據不同
的配色方案相應變化
